系統組成
噴霧干燥脫硫系統由噴霧干燥塔、除塵器、吸收劑制備系統、物料輸送系統、脫硫灰輸送及存儲系統、電氣控制和在線監測系統等構成。該工藝有兩種不同的霧化形式可供選擇，一種為旋轉噴霧輪霧化，另一種為氣液兩相流霧化。

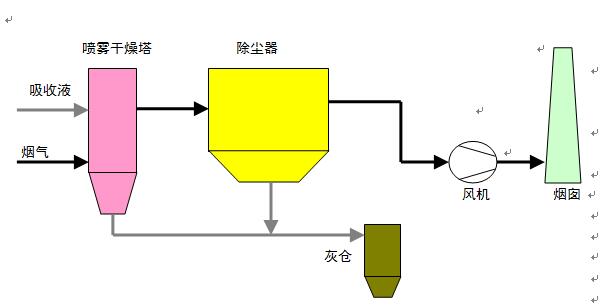

工藝流程
工藝過程
煙氣進入噴霧干燥塔，與由噴霧裝置霧化的吸收液霧滴接觸，吸收劑霧滴與煙氣中的酸組分充分接觸，脫除SO2。煙氣脫除SO2后進入除塵器（電除塵器或布袋除塵器），除去煙氣中的煙塵和灰粒。凈化后的煙氣通過風機進入煙囪排入大氣。
噴霧干燥塔內的霧化裝置有兩種不同的霧化形式可供選擇，一種為旋轉噴霧輪霧化，另一種為氣液兩相流噴槍霧化。本流程圖所示為采用氣液兩相流噴槍霧化。當采用旋轉噴霧輪霧化時，煙氣及吸收液均從噴霧干燥塔頂部進入。
主要特點
1)脫硫效率高，達80-85%。脫硫副產物流動性好，易于處理。
2)良好的操作彈性。能快速適應煙氣流量、組成、濃度的變化。
3)水耗低，不產生污水。
4)系統簡單，操作、維修工作量小，運行及維護成本低。
5)吸收塔及其下游設備不會產生粘結、堵塞，無需防腐。
|
