系統組成
選擇性催化還原法脫硝系統一般由還原劑系統（包括儲存、制備、供應）、催化反應系統（包括煙道、氨的稀釋、混合、噴射、反應器等裝置）、公用系統（蒸汽、水、壓縮空氣等）、電氣控制和在線監測系統等構成。詳見工藝流程圖。

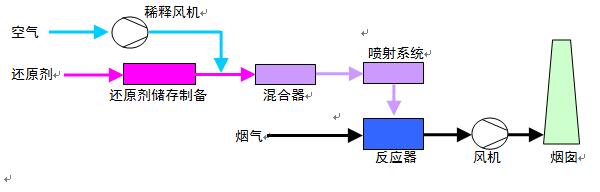

工藝流程
工藝過程
煙氣進入SCR反應器，與噴射系統噴入的氨（氣）均勻混合。通過反應器內的催化劑床層，在催化劑的作用下，將煙氣中的NOx還原成N2和H2O。
該法所用還原劑可為氨水、液氨或尿素。
采用氨水作還原劑時，應使用質量濃度為20-25%的氨水溶液，氨和空氣的混合氣體應高于水冷凝溫度。
采用液氨作還原劑時，液氨經液氨蒸發器蒸發后產生氨，與稀釋風混合后進入噴射系統。
采用尿素作還原劑時，尿素制氨有水解和熱解兩種形式。水解制氨時，尿素溶液經水解反應器所得產物進入緩沖罐，然后與稀釋風混合后進入噴射系統；熱解制氨時，尿素溶液經熱分解器分解，分解產物經稀風混合降溫后進入噴射系統。
主要特點
1) 脫硝效率比選擇性非催化還原法（SNCR）高，可達90%。
2) 運行穩定，氨逃逸率低。
3) 該技術與選擇性非催化還原法（SNCR）相比，投資高、占地大。
|
